Votre portail ne répond plus à la télécommande, ou seulement quand vous êtes à deux mètres du moteur ? Le problème vient souvent de l’antenne. Ce petit accessoire fait le lien radio entre votre télécommande et le récepteur de la motorisation. Ce guide explique son rôle, les différents types disponibles, le choix entre 433 MHz et 868 MHz, et les règles d’installation pour obtenir une portée correcte.
Qu’est-ce qu’une antenne d’automatisme
Une antenne d’automatisme est un dispositif de réception radio. Elle capte le signal émis par votre télécommande et le transmet au récepteur de la motorisation (portail, porte de garage, volet roulant). Concrètement, c’est un fil conducteur de taille et de forme variables, relié à la carte électronique du moteur.
Certaines antennes sont intégrées directement dans le boîtier du récepteur : c’est un simple brin de fil soudé sur la carte. D’autres sont déportées et se fixent en extérieur, reliées au récepteur par un câble coaxial. La version déportée offre une portée nettement supérieure.
Sans antenne ou avec une antenne défaillante, le récepteur ne capte pas le signal de la télécommande. Le portail ne réagit plus, ou seulement à très courte distance.
Comment fonctionne une antenne
Quand vous appuyez sur le bouton de votre télécommande, celle-ci émet un signal de radiofréquence (RF). Ce signal se propage dans l’air sous forme d’ondes électromagnétiques. L’antenne capte ces ondes et les transmet au récepteur du moteur. Le récepteur déclenche alors l’action programmée (ouverture, fermeture, arrêt).
Au-delà de la simple réception, une antenne déportée et bien positionnée augmente la portée du système (50 à 100 m au lieu de 10 à 20 m avec une antenne filaire intégrée). Elle réduit aussi l’impact des interférences causées par les appareils Wi-Fi, les compteurs communicants ou les antennes relais situées à proximité. En copropriété ou en zone urbaine, où le 433 MHz est très sollicité, une bonne antenne fait souvent la différence entre un système fiable et un système capricieux.
Les types d’antennes
Antenne filaire intégrée
Un brin de fil métallique soudé sur la carte du récepteur ou de la motorisation. C’est l’antenne de base, livrée avec la plupart des kits. Sa portée est limitée (10 à 20 m en conditions réelles). Elle suffit pour un usage à courte distance. On la retrouve dans les récepteurs FAAC, CAME ou NICE.

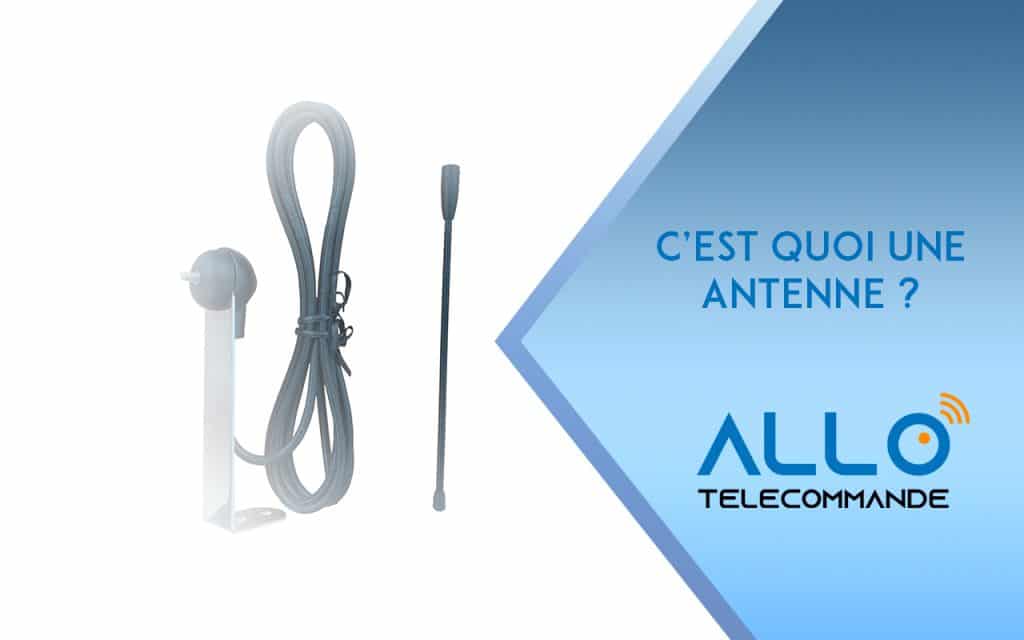

Antenne déportée externe
Un accessoire externe relié au récepteur par un câble coaxial RG58 (impédance 50 Ω). Fixée en hauteur sur un pilier ou un mur, elle offre une réception nettement meilleure que l’antenne filaire. C’est la solution à envisager quand la télécommande ne fonctionne pas à distance correcte. Les câbles fournis mesurent entre 2,5 m et 5 m selon les modèles. L’antenne CARDIN ANS400 433 MHz propose jusqu’à 15 m de câble, utile quand le récepteur est éloigné du point de fixation idéal.
Antenne bidirectionnelle
Certains modèles permettent une communication dans les deux sens entre l’émetteur et le récepteur. La Marantec Digital 941-868, compatible avec la technologie bi-linked de Marantec et ses motorisations Comfort, en est un exemple. Ce type d’antenne est utile pour les systèmes qui renvoient un retour d’information (confirmation d’ouverture, état du moteur).
Antenne double fréquence
L’antenne DITEC GOL148REA bi-fréquence fonctionne sur 433 MHz et 868 MHz. Ce type de modèle est adapté aux installations mixtes où des équipements de fréquences différentes coexistent (par exemple un portail en 433 MHz et une porte de garage en 868 MHz sur le même site).
433 MHz ou 868 MHz : le comparatif
| Critère | 433 MHz | 868 MHz |
|---|---|---|
| Portée théorique | Plus longue (meilleure pénétration des obstacles) | Plus courte, signal plus stable |
| Interférences | Bande très utilisée (Wi-Fi, casques audio, éclairage). Risque élevé en zone urbaine | Bande moins encombrée. Mieux adaptée aux copropriétés |
| Marques courantes | CAME, CARDIN, NICE, BFT | MARANTEC, FAAC, HÖRMANN |
| Compatibilité antenne | Antenne 433 MHz uniquement | Antenne 868 MHz uniquement |
Comment choisir son antenne
Le premier critère est la fréquence. L’antenne doit correspondre à la fréquence de votre récepteur : 433 MHz ou 868 MHz. Toute incompatibilité rend le système muet.
Le deuxième critère est la compatibilité avec votre marque. Certaines antennes sont conçues pour des gammes spécifiques. La CARDIN ANS400 fonctionne avec les récepteurs Cardin des séries BL, HL et SL. L’antenne FAAC 412006 est prévue pour les récepteurs FAAC RP en 868 MHz. D’autres modèles (PRASTEL, CDVI) sont plus polyvalents et fonctionnent avec plusieurs marques à condition de respecter la fréquence. Pour comparer les références disponibles, consultez le rayon accessoires automatisme portail.
Vérifiez aussi la longueur du câble coaxial (de 2,5 m à 15 m selon les modèles), le type de connecteur (raccordement au récepteur) et l’indice de protection IP. Pour une installation en extérieur, un IP65 minimum est recommandé (protection contre la poussière et les projections d’eau).
Installation : les règles à respecter
Fixez l’antenne le plus haut possible pour dégager le signal des obstacles au sol (murets, véhicules, haies). Le sommet d’un pilier de portail est un bon emplacement. Si le pilier est métallique, fixez l’antenne du côté opposé au métal : les masses métalliques (portails en fer, gouttières, armoires électriques) perturbent la propagation des ondes radio. L’antenne se raccorde au récepteur de la motorisation : tous les récepteurs radio motorisation proposés en remplacement disposent d’un bornier antenne dédié.
Éloignez l’antenne des sources d’interférences : routeurs Wi-Fi, compteurs Linky, box internet. En copropriété, le 433 MHz est particulièrement exposé. Si votre antenne est fixée sur un pilier de portail, positionnez-la du côté opposé au moteur pour limiter les perturbations liées au champ magnétique de la motorisation.
Utilisez le câble coaxial fourni sans le rallonger. Chaque mètre de câble supplémentaire entraîne une perte de signal. Ne pliez pas le câble à angle vif. Coupez l’alimentation de la motorisation avant de brancher l’antenne au récepteur.
Problèmes courants et solutions
Portée réduite
La télécommande ne fonctionne qu’à quelques mètres du portail. Vérifiez d’abord que l’antenne est bien positionnée en hauteur et dégagée. Contrôlez l’état du câble coaxial : une coupure ou une pliure marquée suffit à dégrader le signal. Si l’antenne intégrée (filaire) ne suffit pas, l’ajout d’une antenne déportée est la solution la plus directe.
Corrosion
En extérieur, le fil d’antenne et les connecteurs s’oxydent avec le temps. La corrosion dégrade la réception de manière progressive : le portail répond de moins en moins bien, puis plus du tout. Inspectez les connecteurs. Si le câble présente des traces d’oxydation vertes ou blanches, remplacez l’antenne complète (câble + brin).
Interférences
Le portail fonctionne de manière intermittente : il répond une fois sur deux, ou seulement à certaines heures. Ce comportement est typique des interférences radio. Éloignez l’antenne des sources de perturbation. En zone urbaine ou en copropriété, le passage à un système 868 MHz (moins encombré) peut résoudre le problème.
