Pour la protection de toute entrée qui nécessite la détection de passage ou le comptage de personnes et de matériels, essayez les Mini-photocellules CARDIN CDR892C3-2. Ascenseurs, portes, ou zone d’entrée, elles sont l’accessoire idéal pour votre sécurité.

Notice Came 433 SELT1W4G

Présentation des Mini-photocellules CARDIN CDR892C3-2

Vous souhaitez un système de sécurité efficace ? Choisissez le fabricant italien CARDIN et ses mini-photocellules CARDIN CDR892C3-2.

En effet, ses mini-photocellules, aussi appelées “barrière à l’infrarouge” sont idéales pour toute entrée qui nécessite la détection de passage ou le comptage de personnes et de matériels. Ascenseurs, portes, portails ou zone particulière, les mini-photocellules CARDIN CDR892C3-2 disposent d’une portée distincte selon la configuration :

  • Entre et 15 m pour des passages à l’intérieur de bâtiments
  • Entre 1 et 10 m pour ceux se situant à l’extérieur des bâtiments.

C’est un appareil à double relais avec contact inverseur en série et alimenté en 12/24 V (AC-DC).

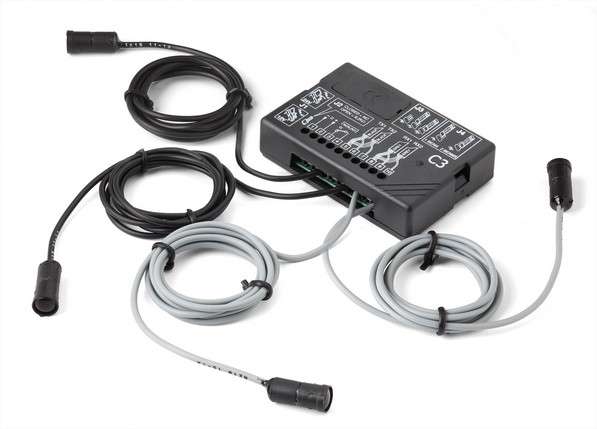

Contenu des CARDIN CDR892C3-2

Lorsque vous recevrez votre produit, vous recevrez également les produits suivants :

  • La centrale de contrôle CDR892C3
  • Deux têtes optiques TX munies de câble blindé NOIR (de 15m) et de support de fixation sur panneau
  • Deux têtes optiques RX munies de câble blindé GRIS (de 10 m) et de support de fixation sur panneau.

Installation des CARDIN CDR892C3-2

Pour l’installation de vos photocellules, nous vous invitons à consulter la notice PDF de ce produit sur Allo Télécommande afin de bénéficier de tout les éléments pour configurer votre dispositif.

Pour installer les mini-photocellules, veuillez suivre les étapes suivantes :

  1. Premièrement, déterminez la dimension du passage et choisir en conséquence les têtes optiques indiquées à l’installation. Les têtes optiques sont fournies munies de câbles. Il n’est pas possible de rallonger les câbles.
  2. Secondement, vérifiez soigneusement que les surfaces qui reçoivent les supports en plastique soient à niveau et parfaitement alignées l’une par rapport l’autre, considéré que les têtes optiques ne permettent pas un réglage de l’extérieur.
  3. Ensuite, déterminez l’emplacement de la logique de contrôle en tenant compte de la longueur des têtes optiques à disposition. En cas d’installation à l’extérieur de l’édifice, la logique de contrôle doit être logée dans un boîtier étanche.
  4. Puis, prévoyez le passage des câbles de branchement de la logique de contrôle jusqu’au point de fixation des têtes optiques.
  5. Ensuite, calculez les hauteurs par rapport au sol et tracez les points de fixation des supports en plastique. Comme indiqué en figure 2, les émetteurs doivent être installés du même côté; les récepteurs du côté opposé.
  6. Veuillez utiliser une perceuse et une forêt de Ø12 pour pratiquer les trous aux endroits tracés.
  7. Puis, fixer les supports en plastique.
  8. Après, enfilez le câble et fixez les têtes optiques au support en exerçant une certaine pression. Une fois fixées, les têtes optiques ne peuvent pas être extraites de l’extérieur (sécurité contre les risques de vandalisme).
  9. Ensuite, effectuez le branchement en observant scrupuleusement le schéma reporté en figure 4. La section minimale du câble d’alimentation doit être de 0,2 mm2 (AWG#24).
  10. Sélectionner le type de contact en sortie : NC/8.2 kΩ.
  11. Enfin, sélectionnez la portée suivant les indications du tableau de la page 4 en sachant que les données inhérentes à la portée sont valables.

FAQ des Mini-photocellules CARDIN CDR892C3-2

À quelle température peut fonctionner ce dispositif ?

Vous pouvez utiliser ces photocellules sous des températures égalant -10°C et jusqu’à +55°C.

Pouvez-vous m’en dire plus sur la marque CARDIN ?

Pour commencer, dans le monde de la domotique, la marque italienne CARDIN a fait son chemin depuis l’année de sa création en 1974. Dans l’ADN de cette marque, il y a une réelle volonté de vous offrir des systèmes simples, ergonomiques et fiables pour l’automatisation et le contrôle d’accès. Ceci en faisant un choix pertinent dans les matériaux sélectionnés pour chacun de leurs produits.

Où trouver d’autres produits de la marque CARDIN ?

Vous pouvez trouver d’autres produits de la marque CARDIN sur Allo Télécommande en cliquant sur le lien ici

Pourquoi acheter ce produit sur Allo Télécommande ?

  • D’abord, sachez que votre satisfaction est la priorité. Nous traiterons votre produit avec grand soin.
  • Ensuite, l’expédition de votre commande est réalisée le jour-même.
  • Puis la garantie de 1 an est offerte (extension possible jusqu’à 2 ans – voir CGV)
  • Enfin, une assistance téléphonique (08 99 25 30 57) ou par email ([email protected]) disponible 5j/7

Informations complémentaires

MARQUE

CARDIN

RÉFÉRENCE

CDR892C3-2

PILE / ALIMENTATION

12/24 Vac-dc

TEMPÉRATURE DE FONCTIONNEMENT

-10°C à +55°C

INDICE DE PROTECTION

IP 55

HAUTEUR

90 mm

LARGEUR

60

ÉPAISSEUR

20
