Kit CAME FROG FRG35K01 pour portails battants (8K01MI-005)

Présentation du Kit CAME FROG FRG35K01

Pour vos portails battants, le kit CAME FROG FRG35K01 a toutes les raisons de vous satisfaire ! Il s’agit d’un kit dernier cri enterré pour votre portail à deux battants. Ce kit a vocation à être utilisé pour votre portail ayant le poids et la dimension suivante :

• de 800 kg et de 3,50 m par vantail.

La motorisation de votre kit CAME FROG FRG35K01 est enterrée, donc invisible dans votre environnement.

Des motoréducteurs puissants

Avec son moteur alimenté en 230V (AC) en 50/60 Hz, le moteur CAME FROG-AE vous propose une puissance de 200 watts. Idéale pour vous administrer la puissance nécessaire pour votre portail. Elle est composée également d’une caisse de fondation et d’un bras de transmission du mouvement.

D’un poids de 11 kg, cette motorisation est protégée. Elle a été classée avec l’indice de protection IP67. C’est-à-dire que ce système est protégé contre la poussière et contre les effets de l’immersion.

Une armoire de commande CAME ZM3E incluse

Avec le kit CAME FROG FRG35K01, vous avez à votre disposition la carte électronique CAME ZM3E alimentée en 230 V. Celle-ci permet de configurer votre portail comme vous le souhaitez, mais aussi de réaliser d’autres réglages plus poussés.

Deux télécommandes alliant puissance et ergonomie

Dans ce kit, vous avez deux télécommandes à quatre canaux que sont les modèles CAME 806TS-0270 aussi connues comme CAME TOP44RBN. Ce sont des télécommandes à quatre canaux qui peuvent donc permettre de conner quatre commandes à votre portail. Leurs fréquences sont de 433.92 MHz et elles bénéficient d’un rolling-code pour une sécurité de signal optimale. Leur portée est estimée entre 50 m et 150 m. Leur fonctionnement est rendu possible avec une batterie CR2032.

Une réception maximale assurée

Pour vous assurer une réception optimale en tout temps, le groupe CAME vous fournit une antenne CAME TOPA433N. Celle-ci est fonctionnelle avec les récepteurs et télécommandes de la marque CAME ayant une fréquence de 433.92 MHz.

Un kit sécurisé

Pour la sécurité de votre kit CAME FROG FRG35K01, il y a été ajouté des photocellules CAME DIR10. D’une portée de 10 m, leurs rayons infrarouges vous permettent d’éviter les dégâts ou les accidents sur votre motorisation. En outre, ce kit CAME FROG FRG35K01 vous est fourni avec un feu clignotant CAME KRW à LED qui a une alimentation en 24 V AC-DC à 230V AC et qui en plus est fourni avec une coupole blanche et une antenne intégrée. Ce dispositif vous permet de vous alerter, par exemple, si une présence est détectée sur le chemin de votre portail dans sa phase de fermeture.

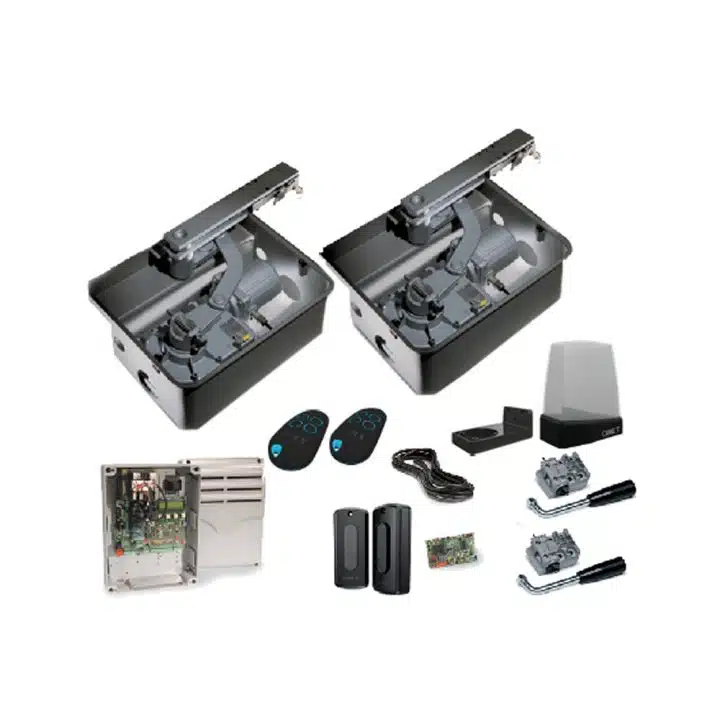

Contenu du CAME FROG FRG35K01

Le kit CAME FROG FRG35K01 contient les produits suivants :

• Deux motoréducteurs irréversibles CAME FROG-AE
• Ensuite deux caisses de fondation en acier avec traitement anticorrosion en cataphorèse CAME FROG-CFN
• Une armoire de commande CAME ZM3E
• Dispositif de déblocage avec clé à levier CAME A4364
• deux télécommandes CAME 806TS-0270 code tournant à quatre canaux
• Une carte radio CAME AF43S
• puis une antenne CAME TOPA433N
• Un jeu de photocellules CAME DIR10
• ensuite un câble de 5m CAME TOP-RG58 pour le branchement de l’antenne
• Un clignotant de signalisation CAME KRW à LED avec alimentation 24 AC-DC à 230V AC
• un support CAME 806LA-0040 pour fixation murale pour KRX
• puis une plaque portail
• Une notice complète

Installation du kit CAME FROG FRG35K01

Programmation des motoréducteurs CAME FROG-AE

Pour savoir comment installer les motoréducteurs CAME FROG-AE, nous vous invitons à consulter le manuel d’utilisation du produit sur Allo Télécommande en cliquant ici

Mise en place de l’armoire de commande CAME ZM3E

Vous pouvez vous renseigner sur les différentes manières de programmer cette armoire de commande en consultant la notice PDF du produit en cliquant ici

Programmation de la CAME TOPD4RBS

Comment programmer votre télécommande à l’aide d’une ancienne télécommande (en quatre étapes) :

1. Premièrement, prenez votre ancienne et votre nouvelle télécommande. Rapprochez-vous de votre récepteur (dans une distance maximale de 5 m)
2. Ensuite, appuyez 10 secondes sur le bouton déjà programmé de votre ancienne télécommande. Sa LED doit devenir fixe.
3. Puis, vous avez ensuite 20 secondes pour enregistrer le bouton de votre choix sur votre nouvelle télécommande en maintenant une pression sur celui-ci. Vous pouvez enregistrer plusieurs télécommandes à la fois.
4. Félicitations ! Votre nouvelle télécommande est programmée !

Pour plus d’informations sur la programmation de votre télécommande, nous vous invitons à consulter la notice PDF du produit sur notre site en cliquant ici

Installation de la carte radio CAME AF43S

Pour plus d’informations sur la programmation de votre récepteur, nous vous invitons à consulter la notice de programmation du produit sur notre site en cliquant ici

Comment programmer ma télécommande à mon récepteur :

1. D’abord, ouvrez le récepteur radio (il faut suivre le fil de l’antenne pour le repérer).
2. Ensuite, appuyez sur le bouton poussoir du récepteur. Ce dernier est repérable, car il y est écrit MEMO ; REC ; ENR ; PROG sur la carte radio (pour certains récepteurs, il suffit d’appuyer une fois sur le bouton MEMO et de le relâcher. Pour d’autres, il faut maintenir le bouton MEMO enfoncé).
3. Puis, un voyant sur la carte radio s’allume ou clignote.
4. Ensuite, appuyez une seconde sur le bouton de votre télécommande puis relâchez-le.
5. Puis, attendez l’extinction du voyant sur la carte radio.
6. Enfin, testez la télécommande et refermez votre récepteur radio.
7. Bravo ! Votre télécommande est dorénavant programmée.

Installation de l’antenne CAME TOPA433N

Pour plus d’informations concernant l’installation de cette antenne, nous vous invitons à consulter la notice du constructeur ici

Programmation des photocellules CAME DIR10

Pour plus d’informations, nous vous invitons à consulter la notice constructeur ici

Pour installer vos photocellules CAME DIR 10, vous devez :

• D’abord, les positionner l’une en face de l’autre
• Puis, fixez les photocellules à une hauteur d’environ 50 cm par rapport au sol.
• Ensuite, prévoyez, si il y en a nécessité, le logement de la base pour le montage par encastrement et la fixer
• Fier le boîtier au mur ou à la base à l’aide des vis fournies et d’éventuelles chevilles
• Enfin, sélectionnez le type d’alimentation et effectuer les branchements nécessaires.

Attention : pour enlever la carte, ne forcer que sur le côté indiqué. Fixer le couvercle.

Mise en place du clignotant CAME KLED

Pour installer ce feu clignotant, vous devez :

• Premièrement, prévoyez les câbles d’alimentation nécessaires.
• Ensuite, ouvrez le feu clignotant (A) et percez la base par la partie inférieure (B).
• Puis, faites passer les câbles provenant de l’armoire à travers le trou et fixer la base du feu clignotant au pilier C à l’aide des vis et des chevilles adéquates.
• Enfin, connectez les fils à la carte du feu clignotant puis refermer le tout.

Pour plus d’informations et de détails sur la procédure à suivre, vous pouvez consulter la notice PDF d’utilisation sur notre site en cliquant ici

FAQ du kit CAME FROG FRG35K01

Pouvez-vous m’en dire plus sur la marque CAME ?

Premièrement, la marque CAME est une marque italienne fondée en 1970. Ensuite, spécialisée dans les motorisations et systèmes d’ouvertures automatiques, la firme italienne est une incontournable dans le domaine de la sécurité. Avec des récepteurs, télécommandes ou autres accessoires, l’entreprise de plus de quarante ans est un des leaders du marché de la domotique.

Où puis-je trouver d’autres produits de la marque CAME ?

Vous pouvez trouver d’autres produits de la marque CAME sur Allo Télécommande en cliquant sur le lien ici
