Note : Avant de percer les photocellules, nous vous invitons à tester le produit pour vous assurer qu’il soit bien en état de fonctionner avec votre système d’automatisme.

Les photocellules CARDIN VEDO180 sont l’accessoire incontournable pour éviter les chocs sur votre motorisation. De plus, avec leur portée de 25 m et grâce à leurs faisceau infrarouge, vous pouvez positionner ce jeu de photocellules à des endroits ne permettant pas le fonctionnement de celles ordinaires.

notice-came-432ee

Présentation des photocellules CARDIN VEDO180

ATTENTION : Ce produit peut exister également avec la marque TELCOMA sous une autre référence.

Avec les photocellules CARDIN VEDO180, profitez de photocellules qualitatives, ergonomiques et à taille réduite. En effet, avec leur hauteur de 37 mm, leur longueur de 102 mm et leur largeur de 44 mm, leur installation ne devrait pas vous poser de grands problèmes.

Une paire dotée d’une portée de 25 m

Alimentée à 12 ou à 24 V aussi bien en courant continu qu’en courant alternatif, ces photocellules CARDIN VEDO180 ont une portée de 25 m. Le constructeur précise – néanmoins – que la portée est étroitement liée aux conditions ambiantes extérieures. En présence de brouillard, de poussière ou de pluie par exemple, la portée du dispositif peut arriver à se réduire de 70%.

Question sécurité, ces photocellules sont classées avec l’indice de protection IP 44. C’est-à-dire qu’elles sont protégées contre les corps solides supérieurs à 1 mm et contre les projections liquides dans toutes les directions.

Un faisceau infrarouge réglable

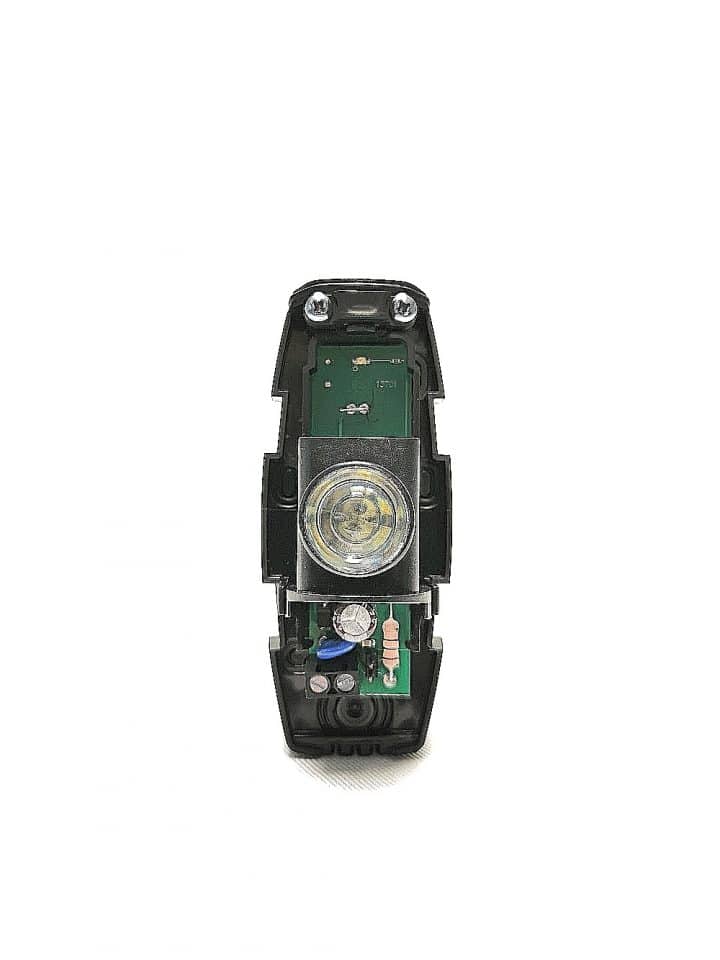

Situé à l’intérieur des photocellules, un faisceau infrarouge est capable de déceler le moindre obstacle dans la portée du dispositif. Comment ça marche ? Entre la cellule émettrice et la cellule réceptrice, il y a un faisceau infrarouge qui est toujours réceptionné.

Dès que celui-ci ne l’est plus, cela veut dire qu’un obstacle se dresse devant votre motorisation. À ce moment-là, les photocellules CARDIN VEDO180 sont forcées d’influer sur votre motorisation pour éviter un choc. S’il s’agit d’un fonctionnement classique, le faisceau infrarouge incorporé dans les photocellules CARDIN VEDO180 est différent des autres.

Par exemple, il est possible de régler celui-ci de plus de 180° dans le sens horizontal. Ceci de manière à pouvoir positionner ce jeu de photocellules à des endroits ne permettant pas le fonctionnement de photocellules ordinaires.

L’info en + : Dans les photocellules CARDIN VEDO180, une lentille autocentrante corrige les éventuelles erreurs de quelques degrés, aussi dans le sens vertical. Plus que jamais chez Cardin, la sécurité est une priorité !

Installation des photocellules CARDIN VEDO180

Pour le détail des illustrations et pour d’autres manipulations, nous vous invitons à consulter la notice de ce produit sur le site de Allo Télécommande en cliquant ici

Pour installer votre dispositif, vous devez :

  1. Premièrement, enlevez le couvercle des photocellules en s’aidant d’un tournevis (comme l’indique la fig.3 du manuel d’installation).
  2. Ensuite, positionnez l’émetteur et le récepteur dans le même axe et fixez la base plastique avec au moins 2 vis dans les trous de fixation (détail 4 Fig. 1).
  3. Puis, effectuer les connexions électriques sur les borniers suivant les indications de la figure 1
  4. Après, contrôlez l’alimentation exacte à l’aide du cavalier (détail 1 Fig. 1). Le contact de la photocellule récepteur quand elle est alimentée et alignée avec l’émetteur est normalement fermé (N.F.). Si l’on souhaite avoir le contact normalement ouvert (N.O.) enlever l’électronique du support plastique et couper la piste A puis effectuer la soudure B comme l’indique la figure 4.

NOTE : Pour avoir un bon fonctionnement de la photocellule, il faut éviter d’installer le récepteur à proximité immédiate de projecteurs d’éclairage ou de contrôles électroniques à Triac ou d’autres sources de parasites électriques.

FAQ des photocellules CARDIN VEDO180

Quelles sont les caractéristiques clés de ces photocellules ?

Ces photocellules ont une hauteur de 37 mm, une longueur de 102 mm et une largeur de 44 mm. Elles sont alimentées à 12 ou à 24 V. Ceci aussi bien en courant continu qu’en courant alternatif. Leur portée est de 25 m. De plus, elles sont classées avec l’indice de protection IP 44.
