Photocellules ALLMATIC FT ALL 7

37.90

Produit en stock

Commande traitée dès le lundi 3 octobre 2022

Produit en stock

Pile et notice incluses Pile et notice incluses

Service technique à votre écoute Service technique à votre écoute

14 jours pour changer d'avis 14 jours pour changer d'avis

Paiement sécuriséPaiement sécurisé
Livraison rapideLivraison rapide
Support clientSupport client
Satisfait ou rembourséSatisfait ou remboursé

Ces cellules infrarouges miniatures vous permettront une détection d’obstacle pour la protection de vos systèmes de motorisation. Ces accessoires sont très utiles pour assurer la sécurité de vos biens et de vos automatismes.

guide de programmation FTALL7

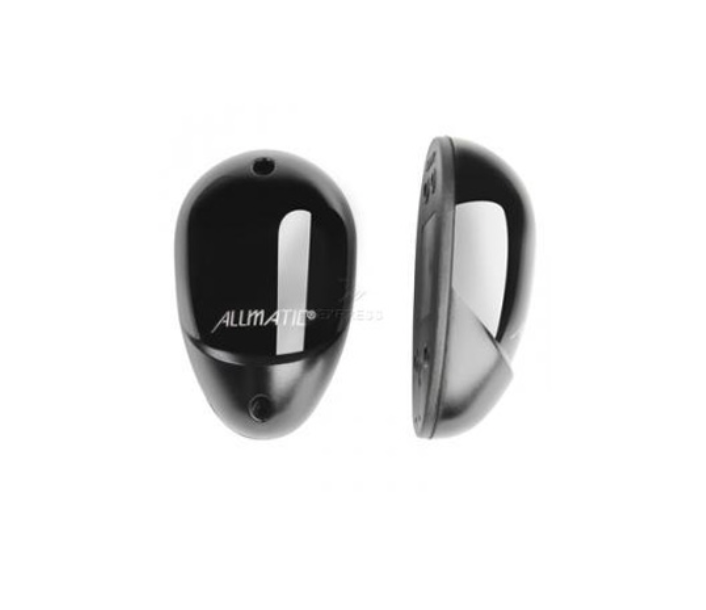

Présentation des cellules infrarouges ALLMATIC FT ALL 7

Grâce aux photocellules infrarouges ALLMATIC FT ALL 7, gardez le contrôle de vos automatismes en les protégeant des obstacles encombrants se situant sur leur chemin de fermeture. En effet, les photocellules ont pour rôle d’empêcher la collision de votre portail ou porte de garage avec des objets ou êtres vivants gênant la fermeture de vos automatismes. Elles sont utilisées en extérieures et sont dotées de capteurs infrarouges.

Les photocellules représentent un gage de sécurité puisqu’elles permettent d’éviter les chocs si vous, votre voiture ou votre animal vous retrouvez sur le chemin de fermeture de votre automatisme. La fermeture reprendra lorsque l’objet ne se trouvera plus sur le chemin de votre automatisme.

Les photocellules fonctionnent par paires : deux photocellules infrarouges, dont une émettrice et l’autre réceptrice. La cellule émettrice se charge de capter l’obstacle et d’envoyer le signal à la cellule réceptrice, ce qui provoquera un arrêt automatique de la fermeture de vos motorisations si l’obstacle est jugé gênant pour votre automatisme. Elles sont dotées d’un circuit de synchronisme qui permet l’installation des photocellules paires sans interférences dans leurs signaux et d’une portée maximale de 25m que vous pourrez sélectionner à l’aide d’un jumper.

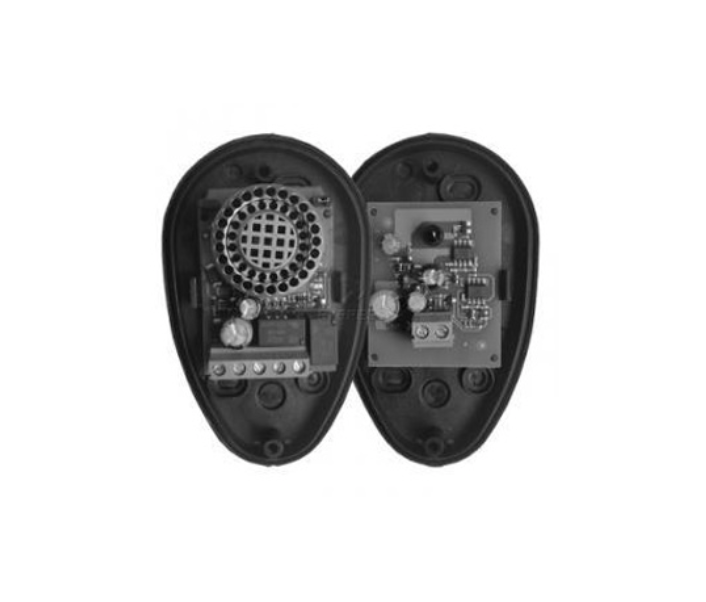

Les photocellules infrarouges sont fournies avec des vis, le couvercle, le corps photocellule, l’entretoise, les chevilles, le câble d’alimentation, la lentille de fresnel, et le guide de lumière. Ces accessoires seront indispensables à l’installation de vos photocellules sur votre système de motorisation.

Installation et alignement des photocellules ALLMATIC FT ALL 7

Pour installer vos photocellules, il faudra que vous utilisiez les câbles les plus courts possible, tout en évitant de les brancher à proximité de sources importantes d’interférences, comme des moteurs par exemple. Pour éviter toute source de perturbation, il est conseiller d’effectuer une mise à la terre, qui doit être effectuée à l’aide de câbles courts, de section inférieure à 1,5mm². Vous pourrez programmer vos photocellules en mode normal ou synchronisé

Avant d’installer vos photocellules et de les brancher, démontez d’abord les boitiers de vos cellules. Effectuez ensuite le branchement en vous fiant aux polarités de tension. Toutes les instructions de branchement et de mise en fonctionnement sont détaillées dans votre notice, et sont illustrées à l’aide de schémas explicatifs. Nous vous conseillons de vous rapporter à cette notice afin d’installer vos photocellules dans des conditions optimales.

Fonctionnement synchronisé

Ce mode de fonctionnement est particulièrement utile dans la prévention des interférences entre les couples de photocellules : il évitera que les émetteurs et récepteurs de couples différents ne créent d’interférences entre eux. Vous ne pouvez synchroniser les photocellules que si elles sont alimentées en tension alternative.

Caractéristiques techniques

Ces photocellules miniatures sont extrêmement compactes, ce qui a pour avantage une meilleure discrétion. Elles seront moins visibles, pour des performances toujours aussi optimales. Elles fonctionneront de manière optimale à des températures se situant entre -10°C et 55°C. Leur temps de réponse se situe aux alentours des 30 millisecondes, ce qui permettra une réaction immédiate en cas d’obstacles. Votre système sera automatiquement stoppé durant ce laps de temps. Elles disposent d’une fréquence d’impulsion infrarouge s’élevant à 550Hz pour une longueur d’onde de 950nm. La portée maximale des signaux infrarouges de ces photocellules est de 30m, mais peut être possiblement réduite en cas de neige, pluie, brouillard ou poussière.

Garantie du produit

La garantie Allmatic ne s’appliquera qu’en cas de défaut des pièces. Vos pièces pourront être réparées et remplacées que si elles sont reconnues comme défectueuses par la marque. Elle ne s’appliquera pas aux dommages dus à des agents extérieurs. Pour consulter les spécificités de la garantie, référez-vous à la notice du produit.

Prenez-note : Sur Allotélécommande.com, il est possible d’allonger votre garantie gratuitement pour un an supplémentaire. Vous pouvez à tout moment consulter nos CGV sur notre site ou contacter nos conseillers en cas de questions. Nous serons à l’écoute et disponible pour vous 5j/7.

Informations complémentaires

MARQUE

ALIMENTATION

Vdc : 10,5-45V/ Vac : 10,5-35V

PORTÉE

CONTACT RELAIS

TEMPÉRATURE DE FONCTIONNEMENT

TEMPS DE RÉPONSE

30ms

FRÉQUENCE D'IMPULSION INFRAROUGE

550Hz

LONGUEUR D'ONDE

DIMENSIONS (mm)

61 x 91 x 34
