Kit CAME FAST 70 pour portails avec battants (001U-1872)

Présentation du kit CAME FAST 70

Avec le kit CAME Fast 70 de CAME, vos disposez d’un kit tout-terrain pour automatisme à bras articulé. Ceci pour motoriser un portail avec deux battants de 2,30 m au maximum par vantail.

En acquérant ce kit CAME FAST 70 en 230 V, vous obtenez un kit simple à mettre en place, mais aussi d’une haute performance. Qu’il s’agisse du motoréducteur FA70230CB ou de la carte radio embrochable CAME AF43S, vous pouvez être sûr d’utiliser un matériel de qualité.

Une télécommande sécurisée

Ce kit CAME FAST 70 vous permet d’acquérir, entre autres, la télécommande CAME TOP44FGN. Cet émetteur a une fréquence de 433.92 MHz et fonctionne à l’aide d’une pile CR2032.

Un récepteur réputé

En plus de cette télécommande, vous disposerez d’une carte radio embrochable CAME AF43S. Ce récepteur fonctionne sur une fréquence de 433.920 MHz avec une alimentation 12 V/24 V (AC/CC). Sa réputation n’est plus à refaire, car ce dernier équipe la plupart des installations actuelles de la marque italienne.

Une protection assurée

Dans ce kit CAME FAST 70, vous obtiendrez aussi les photocellules CAME DIR10. D’une portée de 10m, ces photocellules peuvent détecter le moindre obstacle dans cet espace pour éviter les dégâts sur votre motorisation. Pour protéger vos multiples systèmes de quelconques chocs, ce jeu de photocellules vous permettra de ne pas vous inquiéter. Tout passage d’enfants, d’animaux ou de tout autre objet se situant sur le passage sera notifié.

Un feu clignotant inclus

Également vous avez d’inclus le feu clignotant CAME KLED, alimenté en 120 V ou 230 V. Celui-ci vous alerte dans le cas où des personnes se trouvent sur le chemin de votre portail alors qu’il est dans sa phase de fermeture ou d’ouverture. Il suffit pour vous de lever les yeux et de remarquer la lumière jaune clignotante pour que soyez alerté de la situation.

Détail du kit CAME FAST 70

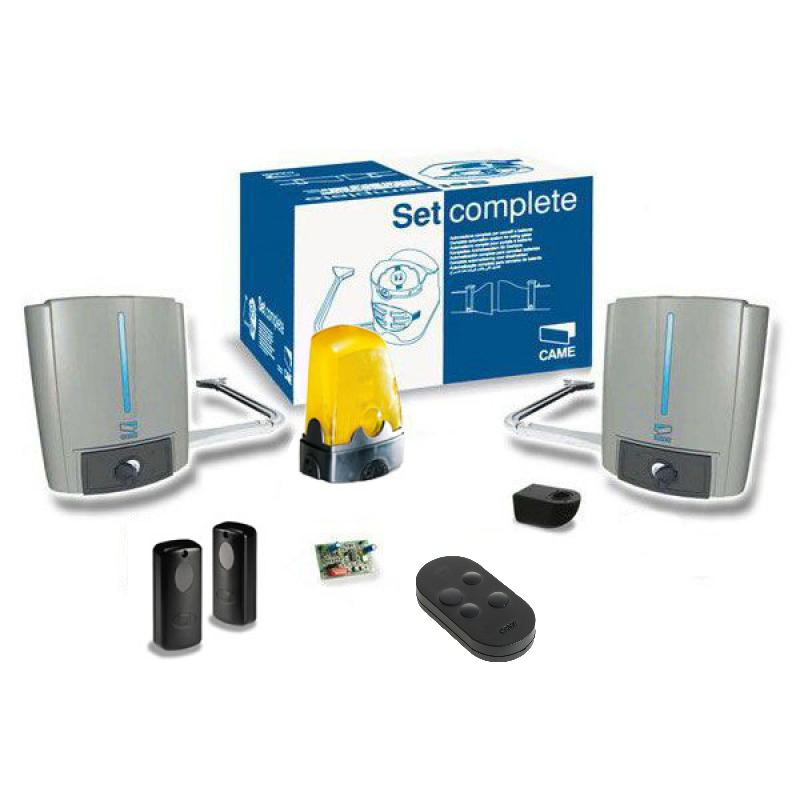

Dans ce kit, vous obtenez les produits suivants :

• Un motoréducteur CAME FA70230CB irréversible avec carte électronique intégrée et bras de transmission articulé pour vantaux jusqu’à 2,30 mètres.
• 1 motoréducteur irréversible “esclave” avec bras de transmission articulé (CAME F70230)
• Une carte radio embrochable CAME AF43S
• Une télécommande, quatre fonctions CAME TOP44FGN
• Un jeu de photocellules d’une portée de 10 m de type CAME DIR10
• Un feu clignotant CAME KLED X
• Un support clignotant pour fixation au mur de type CAME KIAROS
• Une notice de programmation complète

Installation du kit CAME FAST 70

Pour installer le motoréducteur CAME FA70230CB :

Nous vous invitons à consulter la notice du constructeur de ce produit sur Allo Télécommande en cliquant sur le lien ici

Pour programmer ma carte radio embrochable CAME AF43S

Attention : Danger d’électrocution. Ce produit ne doit être manipulé ou installé que par du personnel qualifié.

Pour plus d’informations sur la programmation de votre récepteur, nous vous invitons à consulter la notice de programmation du produit sur notre site en cliquant ici

Comment programmer ma télécommande à mon récepteur :

1. Ouvrez le récepteur radio (il faut suivre le fil de l’antenne pour le repérer).
2. Appuyez sur le bouton poussoir du récepteur. Ce dernier est repérable, car il y est écrit MEMO ; REC ; ENR ; PROG sur la carte radio (pour certains récepteurs, il suffit d’appuyer une fois sur le bouton MEMO et de le relâcher. Pour d’autres, il faut maintenir le bouton MEMO enfoncé).
3. Un voyant sur la carte radio s’allume ou clignote.
4. Appuyez une seconde sur le bouton de votre télécommande puis relâchez-le.
5. Attendez l’extinction du voyant sur la carte radio.
6. Testez la télécommande et refermez votre récepteur radio.
7. Bravo ! Votre télécommande est dorénavant programmée.

Programmation de la télécommande CAME TOPD44FGN

Installation des photocellules CAME DIR10

Pour programmer vos photocellules CAME DIR10, vous devez :

• D’abord, les positionner l’une en face de l’autre
• Fixer les photocellules à une hauteur d’environ 50 cm par rapport au sol.
• Prévoir, s’il y en a nécessité, le logement de la base pour le montage par encastrement et la fixer
• Fier le boîtier au mur ou à la base à l’aide des vis fournies et d’éventuelles chevilles
• Enfin, sélectionnez le type d’alimentation et effectuez les branchements nécessaires.

Attention : pour enlever la carte, ne forcer que sur le côté indiqué. Fixer le couvercle.

Pour plus d’informations, nous vous invitons à consulter la notice constructeur ici

Comment installer le feu clignotant CAME KLED

Pour plus d’informations et de détails sur la procédure à suivre, vous pouvez consulter la notice PDF d’utilisation sur notre site en cliquant ici

Afin d’installer ce feu clignotant, vous devez :

• Prévoyez les câbles d’alimentation nécessaires.
• Ouvrez le feu clignotant (A) et percer la base par la partie inférieure (B).
• Faites passer les câbles provenant de l’armoire à travers le trou. Ensuite, fixez la base du feu clignotant au pilier C à l’aide des vis et des chevilles adéquates.
• Connectez les fils à la carte du feu clignotant.
• Refermez le tout.
